用戶(hu)使(shi)用FPGA方法，沒(mei)想到應用TI的電原版(ban)塊TPS82085供電局(ju)，是由于TI廢料缺貨，則采用了P2P取代的設計方案(an)采用了Cyntec的具(ju)體型號MUN3CAD03-SE。

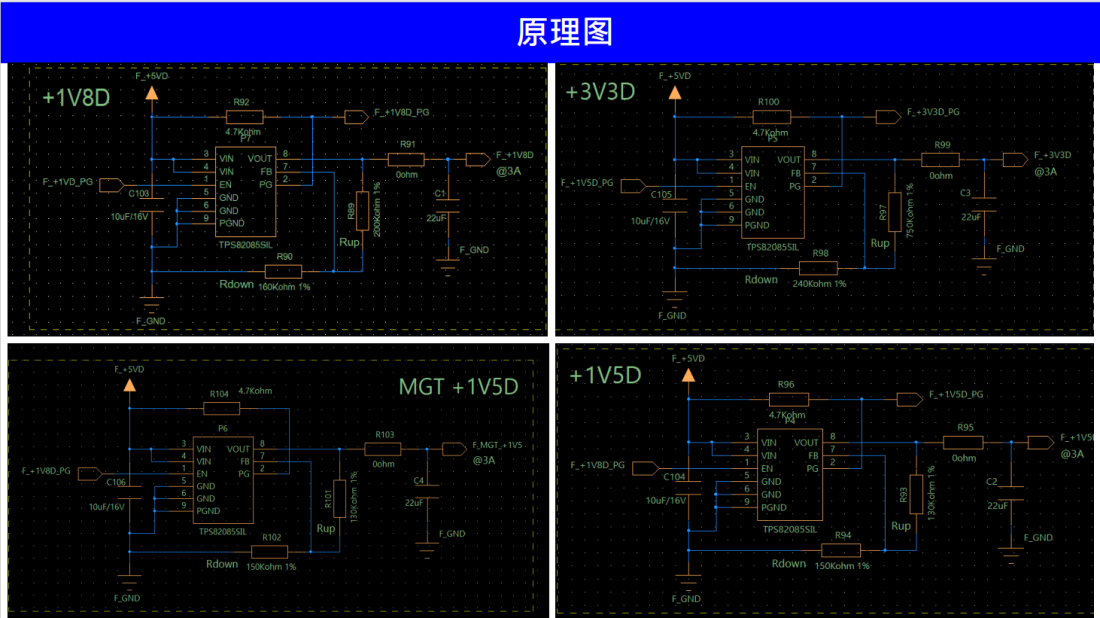

雇主焊板后，信息反饋其板上MUN3CAD03-SE的4路電源開關模快交流電壓轉換一高一低常。以下道理圖圖示，MUN3CAD03-SE是原位重復使用TPS82085SIL，

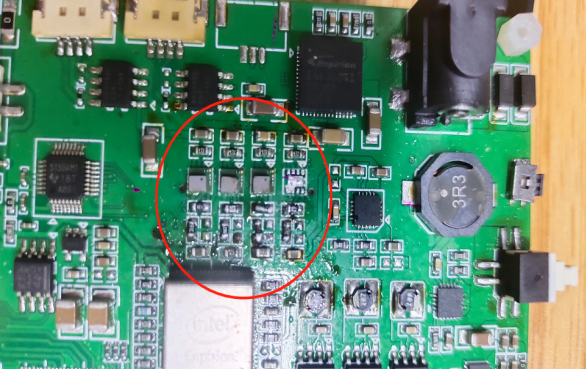

真實線路板板，圖：

先是你們選擇萬用表(biao)量(liang)測讀取管腳電(dian)阻值(zhi)，感覺4路傷(shang)害電(dian)壓降都不會(hui)對，都偏大，一般(ban)傷(shang)害3.3v的輸出功率，真正測試圖片有4.2V，我(wo)們的(de)(de)量測(ce)了處理芯片的(de)(de)插(cha)入電壓(ya)電流，和EN引腳，都(dou)無發掘(jue)話題。

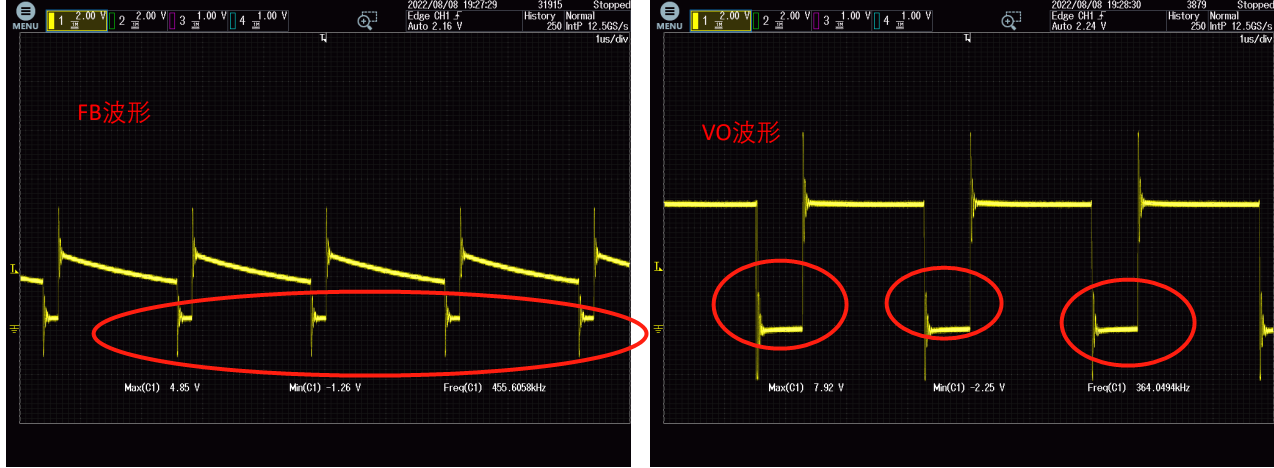

改為示波器量測FB管腳，打(da)出管腳VO端電壓。弧形(xing)給(gei)出：

是(shi)可以知道FB電(dian)壓降，vo電(dian)阻（注vo為(wei)vout）都有著(zhu)一個(ge)事件來掉電(dian)，而普通(tong) 的電(dian)阻不易來掉。

重復觀擦量測點，知道加盟商板上的0 Ohm阻值都沒有貼片。而這就寓意著所在端vo不工作輸出電容（電容器），也就沒有輸入輸出流失三極管。 僅是內(nei)容輸出電感(gan)在buck拓(tuo)撲中是不可(ke)或缺的重要的器件。 去除輸出電容就意味著電感(gan)中的能量不能及時釋放，會(hui)不斷累積。 所以導致萬用表(biao)測試(shi)(shi)儀英文(wen)(wen)內容輸出的(de)(de)電壓界面(mian)顯示偏大(da)，示波器測試(shi)(shi)儀英文(wen)(wen)有從(cong)上向(xiang)下掉(diao)電的(de)(de)波形(xing)圖(tu)。

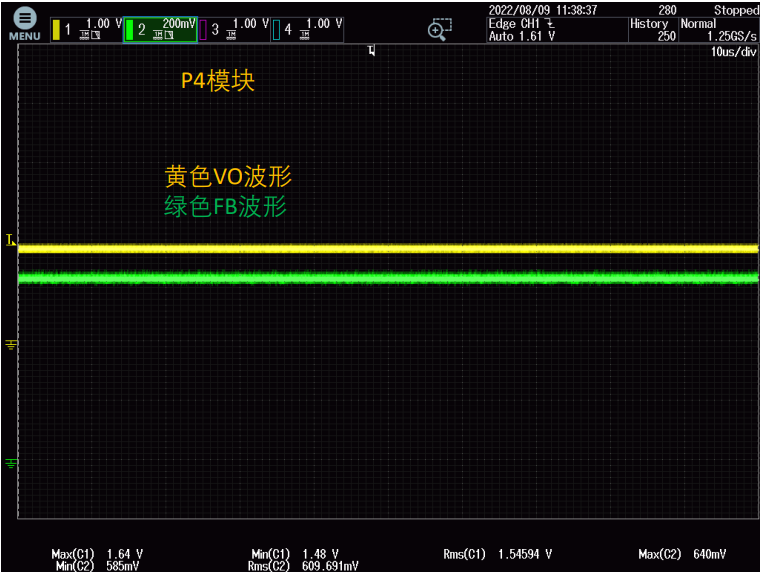

將0 Ohm電(dian)阻（一直未上件） 短接，重(zhong)新量測，發現FB，VO電(dian)壓恢(hui)復正常

匯報(bao)總結： 實(shi)現(xian)將0 Ohm電(dian)(dian)阻(zu)短接后(hou)，輸出電(dian)(dian)壓及FB電(dian)(dian)壓均恢復正常(chang)。 印證了我們(men)的分析，確(que)實(shi)是沒有輸出電(dian)(dian)容后(hou)，輸出電(dian)(dian)感能量(liang)不斷(duan)累積造成(cheng)輸出電(dian)(dian)壓抬高，從而掉(diao)電(dian)(dian)。

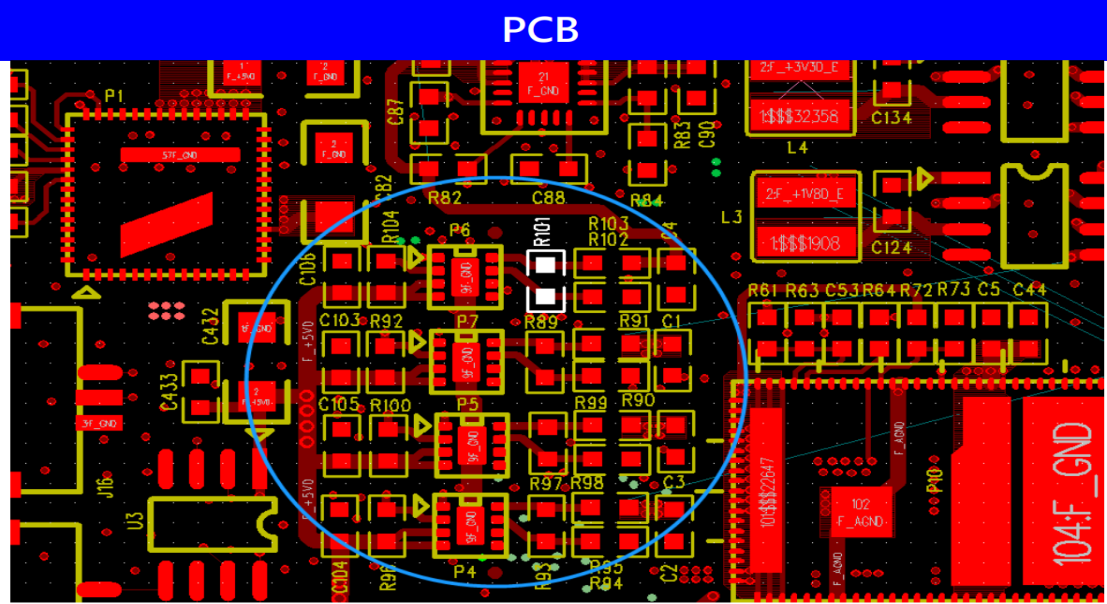

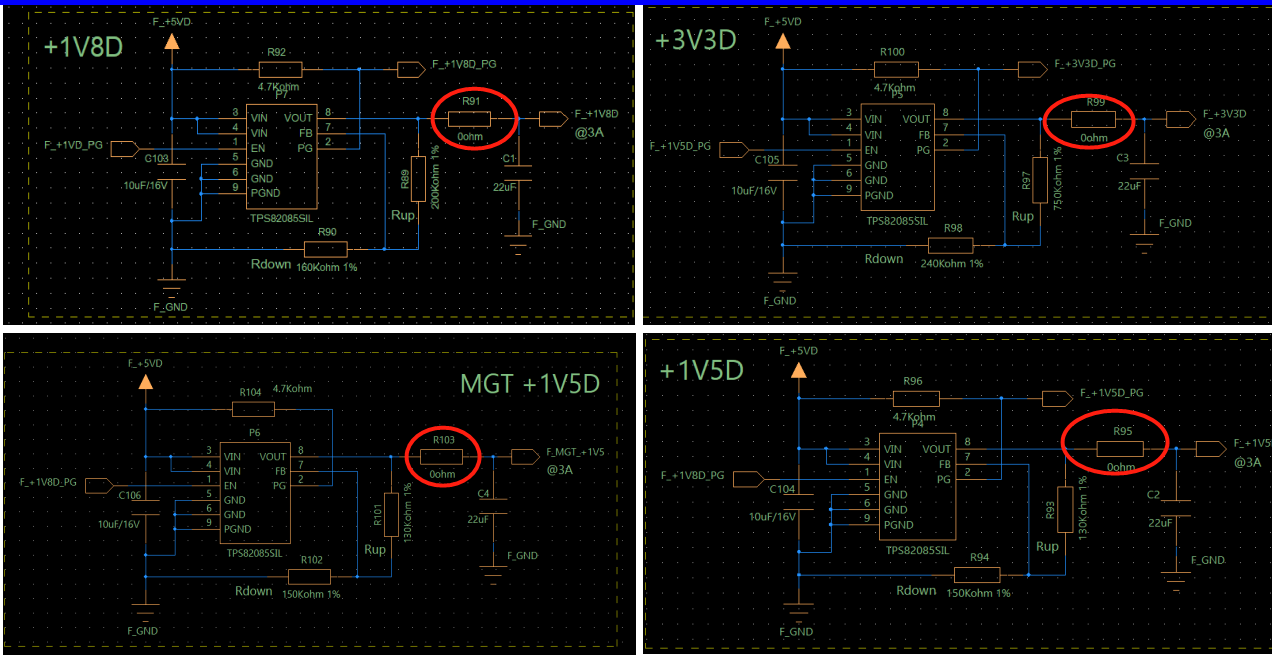

下述圖關(guan)鍵技術圖如下：紅圈電(dian)容器(qi)在實際效果電(dian)路原(yuan)理板上投(tou)資者(zhe)并是沒有(you)貼上。切斷后，后端開發的(de)電(dian)容器(qi)C1,C2,C3,C4就(jiu)并不能和上邊的電源(yuan)線路組合循環電源(yuan)線路，誘發(fa)所(suo)在(zai)電阻(zu)值(zhi)發(fa)現異(yi)常。
