　　LTC6430-15是一款高性能差分ADC驅動器，由ADI(Analog Devices Inc.)生產(chan)。這款驅動器專為驅動高(gao)分辨率(lv)、高(gao)速模數轉(zhuan)換(huan)器(ADC)而設計(ji)，具有卓越的線性度和低相關(guan)輸出噪(zao)聲(sheng)，尤其在高(gao)于1000MHz的頻率(lv)下表現出色。

　　主要特點：

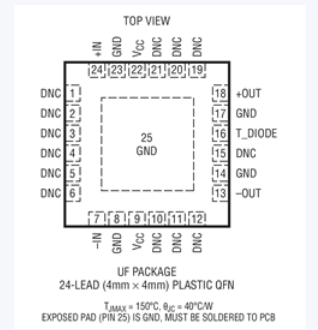

　　差分增加收益部分變大器：LTC6430-15也可以就直接驅動安裝ADC的差分進入。　　聯通帶寬均衡調大器：借助采用1:2均衡-不均衡低壓變壓器，需要加工出50Ω聯通帶寬均衡調大器。　　CATV拖動器：巧用1:1.33取舍量-不取舍量低壓變壓器，可能加工出50MHz至1000MHz的75ΩCATV拖動器。　　簡易易用：設定目標值為簡易易用，要求的使用插件較少。　　室內自動適應：在室內自動適應至100Ω差分源/電機負載抗阻。　　片內偏置和溫濕度賠償標準：抓好在自然環境必備條件發展的的情況下打造同樣的性。　　高安全性能SiGe BiCMOS生產工藝：達到與類式GaAs圖像電壓放大器很的極佳可重新性。　　打包封口：選取具備著裸露出襯墊的4mm x 4mm 24引腳QFN打包封口，減少散熱片理并達成低電感。

　　應用：

　　- 差分ADC驅動器　　- 差分IF縮放器　　- 正交頻分復接(OFDM)走勢鏈圖像放大電路　　- 50Ω動平衡機IF拖動器　　- 75ΩCATV增加器　　- 700MHz至800MHzLTE變大器

　　性能參數：

　　OIP3：在240MHz時為50.0dBm(安裝驅動一名100Ω差分電流)　　躁聲指數(NF)：在240MHz時為3.0dB　　速率：20MHz至2000MHz　　增加收益：15.2dB　　手機輸入噪聲源：1.0nV/√Hz　　S11和S22：在多達1.2GHz速度下均不大于-15dB　　非線性模擬輸出擺幅：> 2.75VP-P　　P1dB：24.0dBm　　電原：單5V電原，功耗測試僅為800mW　　電力工程和條件技術參數：　　總變電的電壓：5.5V　　變成器輸出電壓電流量：±105mA　　RF插入最大功率：持續50Ω時為+15dBm，100μs輸入脈沖50Ω時為+20dBm　　運轉溫度因素范圍圖：-40°C至85°C　　數據庫溫度因素領域：-65°C至150°C　　結溫：150°C　　悍接室溫：300°C(10秒)

型號：

LEAD FREEFINISH	TAPE AND REEL	PART MARKING	PACKAGE DESCRIPTION	TEMPERATURE RANGE
LTC6430AIUF-15#PBF	LTC6430AIUF-15#TRPBF	43015	24-Lead (4mmx4mm)Plastic QFN	-40℃ to 85℃
LTC6430BIUF-15#PBF	LTC6430BIUF-15#TRPBF	43015	24-Lead (4mmx4mm)Plastic QFN	-40℃ to 85℃
