HMC8191是款無源、網絡帶寬I/Q單電源芯片微波頻射智能家居控制控制三極管(MMIC)混頻器，也可以作收到器鏡像文件遏制混頻器或發送器單向加上變頻式器。HMC8191有著6 GHz至26.5 GHz的頻射(RF)和本振(LO)條件或DC至5 GHz的中頻(IF)網絡帶寬，是十分想要寬聲音頻率條件、出眾的RF穩定性、簡便來設計方案或越來越少元器件和小面積uv打印機彩印控制三極管板(PCB)的采用。單一HMC8191可用代來設計方案中的多窄帶混頻器。

HMC8191的原有I/Q構架具有著卓越的鏡像系統調控程度，之所以暫時無法展開代價高漲的干涉邊帶濾波。該混頻器還給出卓越的LO至RF和LO至IF隔離防曬耐熱性，并降了LO氯氣泄露的的影響以提高認識網絡信號詳細性。

成為五款無源混頻器，HMC8191不可隨便交流電電。優于有源混頻器，它提供了較低的燥音數據，關鍵在于有效確保面向高功能和精密加工采用有著表現出色的靜態超范圍。

HMC8191采用砷化鎵(GaAs)金屬半導(dao)體(ti)場效應晶體(ti)管(guan)(MESFET)工(gong)藝制造，使用ADI公司的(de)混頻(pin)器單(dan)元和(he)90度混合器件(jian)。 HMC8191提供緊(jin)湊型(xing)、4 mm × 4 mm、24引腳無鉛(qian)芯片載體(ti)(LCC)封裝，工(gong)作(zuo)溫(wen)度范圍為(wei)?40°C至+85°C。HMC8191評估(gu)板(ban)還可(ke)通過(guo)ADI網站獲得(de)。

品牌	型號	描述	貨期	庫存
ADI	HMC8191LC4 HMC8191LC4TR	6 GHz至26.5 GHz、寬帶I/Q混頻器	現貨	221

HMC8191LC4應用

• 測試與測量儀器儀表
• 軍事、航空航天和防務應用

• 微波點對點基站

HMC8191LC4其優勢和優勢特點

• 無源寬帶I/Q混頻器
• RF和LO范圍：6 GHz至26.5 GHz
• 寬IF帶寬：DC至5 GHz
• 單端RF、LO和IF
• 轉換損耗：9 dB（典型值）
• 鏡像抑制：25 dBc（典型值）
• 單邊帶噪聲指數：9 dB（典型值）
• 輸入IP3（下變頻器）：24 dBm（典型值）
• 輸入P1dB壓縮點（下變頻器）：15 dBm（典型值）
• 輸入IP2：55 dBm（典型值）
• LO至RF隔離：40 dB（典型值）
• LO至IF隔離：40 dB（典型值）
• RF至IF隔離：20 dB（典型值）
• 幅度平衡：±0.5 dB（典型值）
• 相位平衡（下變頻器）：±5°（典型值）
• RF回波損耗：15 dB（典型值）
• LO回波損耗：15 dB（典型值）
• IF回波損耗：15 dB（典型值）
• 裸露焊盤、4 mm × 4 mm、24引腳陶瓷LCC 封裝

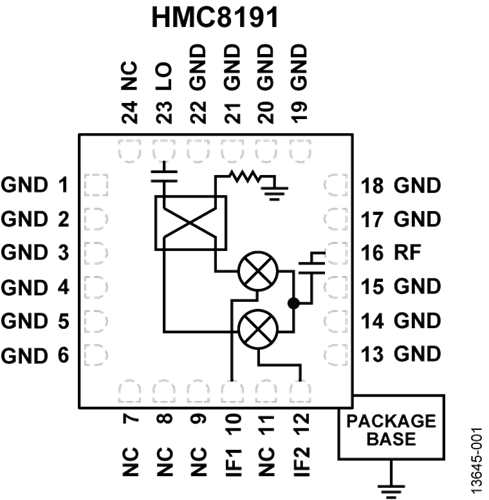

HMC8191LC4成分圖
