SOUTHWEST最末端放射鏈接器110 GHz

發表準確時間：2020-12-24 17:10:35     訪問(wen) ：1870

SOUTHWEST末端發射連接器的高性能端釋放連接器致力于為高頻率信號處于高層的單面和多面印刷電路板具備低VSWR，110GHz的無模式寬帶響應。具備SMA（27GHz），2.92mm（K）（40GHz），2.40mm（50GHz），1.85mm（V），（67GHz）和1.0mm（W）（110GHz）。

SOUTHWEST末段發送接入器110 GHz公頭和母頭高級設置極其窄主機和使用的孔的艙壁。獨特的的夾緊公司能有著強度達.300厘米(7.62毫米（mm）)厚的實木板材。夯實、可依環使用的和可清理。四種無線傳輸配制為電源線路結構符合了合適連接。適于于(GCPW)微帶和接地保護共面波導的的設計策劃方案。符合信息層微帶和GCPW檢測板。電氣焊悍接是要選擇的。構思規劃督促：印廠電源線路板結構和銜接器配件編號規則推薦英文機布置圖的3d模特HFSS模擬仿真模型(18.0版或最高新版本)可按規范要求兼具，接成于電磁爐檢測模擬仿真廣州市立維創展高新科技是SOUTHWEST經銷商，批售大一部分設備產品編號原廠期貨，并幫忙提拱方法認可與售后維修安全服務安全服務，認可顧問。

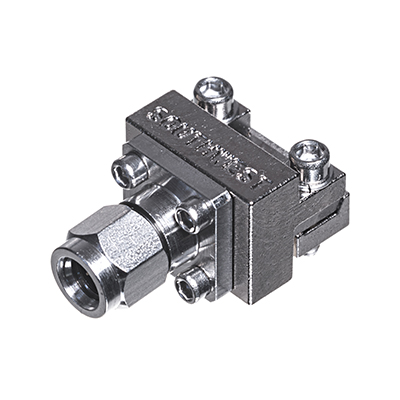

 SOUTHWEST末端發射連接器

  • 發射端1.0毫米（W）110 GHz插孔（母）窄塊（.375）

    • 型號編號引腳/電介質直徑PCB厚度
    2492-04A-9.005 / .0290≤.045
    2492-04A-14.005 / .0290≥.040≤.090

  • 端發射1.0mm（W）110 GHz插孔（母）標準模塊（.500）

    型號編號引腳/電介質直徑PCB厚度
    2492-04A-6.005 / .0290≤.100

    端發射1.0mm（W）110 GHz插頭（公）標準塊（.500）

    型號編號引腳/電介質直徑PCB厚度
    2493-04A-6.005 / .0290≤.100

    結束發射1.85mm（V）67 GHz插孔（母）窄塊（.375）

    型號編號引腳/電介質直徑PCB厚度
    1892-04A-9.005 / .0290≤.045
    1892-04A-14.005 / .0290≥.040≤.090

    結束發射1.85mm（V）67 GHz插孔（母）標準模塊（.500）

    型號編號引腳/電介質直徑PCB厚度
    1892-03A-6.007 / .0390≤.100
    1892-03A-7.007 / .0390≥.090≤.210
    1892-03A-8.007 / .0390≥.190≤.300
    1892-04A-6.005 / .0290≤.100
    1892-04A-7.005 / .0290≥.090≤.210
    1892-04A-8.005 / .0290≥.190≤.300

    端發射1.85mm（V）67 GHz插頭（公）標準塊（.500）

    型號編號引腳/電介質直徑PCB厚度
    1893-03A-6.007 / .0390≤.100
    1893-04A-6.005 / .0290≤.100
    1893-03A-7.007 / .0390≥.090≤.210
    1893-03A-8.007 / .0390≥.190≤.300

    結束發射2.40mm 50 GHz插孔（母）窄塊（.375）

    型號編號引腳/電介質直徑PCB厚度
    1492-04A-9.005 / .0290≤.045
    1492-04A-14.005 / .0290≥.040≤.090

    結束發射2.40mm 50 GHz插孔（母）非磁性（.375）

    型號編號引腳/電介質直徑PCB厚度
    1492-04Z-5.005 / .0290≤.100

    結束發射2.40mm 50 GHz插孔（母）標準模塊（.500）

    型號編號引腳/電介質直徑PCB厚度
    1492-01A-6.007 / .0480≤.100
    1492-01A-7.007 / .0480≥.090≤.210
    1492-01A-8.007 / .0480≥.190≤.300
    1492-02A-6.010 / .0635≤.100
    1492-02A-7.010 / .0635≥.090≤.210
    1492-02A-8.010 / .0635≥.190≤.300
    1492-03A-6.007 / .0390≤.100
    1492-03A-7.007 / .0390≥.090≤.210
    1492-03A-8.007 / .0390≥.190≤.300
    1492-04A-6.005 / .0290≤.100
    1492-04A-7.005 / .0290≥.090≤.210
    1492-04A-8.005 / .0290≥.190≤.300

    末端發射2.40mm 50 GHz插孔（母）標準模塊（.500）螺紋插入

    型號編號引腳/電介質直徑PCB厚度
    1492-04A-12.007 / .0480≤.100

    端發射2.40mm 50 GHz插頭（公）標準塊（.500）

    型號編號引腳/電介質直徑PCB厚度
    1493-01A-6.010 / .0635≤.100
    1493-02A-6.007 / .0480≤.100
    1493-03A-6.007 / .0390≤.100
    1493-04A-6.005 / .0290≤.100
    1493-03A-7.007 / .0390≥.090≤.210
    1493-03A-8.007 / .0390≥.190≤.300

    端發射2.92mm（K）40 GHz插孔（母）延長長度面板安裝

    型號編號引腳/電介質直徑PCB厚度
    1092-01A-11.005 / .0290≤.045
    1092-01A-13.005 / .0290≥.040≤.090

    末端發射2.92mm（K）40 GHz插孔（母）窄塊（.375）

    型號編號引腳/電介質直徑PCB厚度
    1092-01A-9.005 / .0290≤.045
    1092-01A-14.005 / .0290≥.040≤.090

    端發射2.92mm（K）40 GHz插孔（母）標準模塊（.500）

    型號編號引腳/電介質直徑PCB厚度
    1092-01A-6.005 / .0290≤.100
    1092-01A-7.005 / .0290≥.090≤.210
    1092-01A-8.005 / .0290≥.190≤.300
    1092-02A-6.007 / .0480≤.100
    1092-02A-7.007 / .0480≥.090≤.210
    1092-02A-8.007 / .0480≥.190≤.300
    1092-03A-6.010 / .0635≤.100
    1092-03A-7.010 / .0635≥.090≤.210
    1092-03A-8.010 / .0635≥.190≤.300
    1092-04A-6.007 / .0390≤.100
    1092-04A-7.007 / .0390≥.090≤.210
    1092-04A-8.007 / .0390≥.190≤.300

    端發射2.92mm（K）40 GHz插孔（母）標準塊（.500）螺紋插入

    型號編號引腳/電介質直徑PCB厚度
    1092-01A-12.005 / .0290≤.100
    1092-02A-12.007 / .0480≤.100
    1092-03A-12.010 / .0635≤.100
    1092-04A-12.007 / .0390≤.100

    端發射2.92mm（K）40 GHz插頭（公）標準塊（.500）

    型號編號引腳/電介質直徑PCB厚度
    1093-01A-6.010 / .0635≤.100
    1093-02A-6.007 / .0480≤.100
    1093-03A-6.007 / .0390≤.100
    1093-04A-6.005 / .0290≤.100
    1093-03A-7.007 / .0390≥.090≤.210
    1093-03A-8.007 / .0390≥.190≤.300

    結束發射SuperSMA 27 GHz插孔（母）窄塊（.375）

    型號編號引腳/電介質直徑PCB厚度
    292-07A-9.005 / .0290≤.045
    292-07A-14.005 / .0290≥.040≤.090

    結束發射SuperSMA 27 GHz插孔（母）標準模塊（.500）

    型號編號引腳/電介質直徑PCB厚度
    292-04A-6.010 / .0635≤.100
    292-04A-7.010 / .0635≥.090≤.210
    292-04A-8.010 / .0635≥.190≤.300
    292-05A-6.007 / .0480≤.100
    292-05A-7.007 / .0480≥.090≤.210
    292-05A-8.007 / .0480≥.190≤.300
    292-06A-6.007 / .0390≤.100
    292-06A-7.007 / .0390≥.090≤.210
    292-06A-8.007 / .0390≥.190≤.300
    292-07A-6.005 / .0290≤.100
    292-07A-7.005 / .0290≥.090≤.210
    292-07A-8.005 / .0290≥.190≤.300

    結束發射SuperSMA 27 GHz插孔（母）標準模塊（.500）非磁性

    型號編號引腳/電介質直徑PCB厚度
    292-04Z-6.010 / .0635≤.100

    結束發射SuperSMA 27 GHz插頭（公）標準模塊（.500）

    型號編號引腳/電介質直徑PCB厚度
    293-01A-6.010 / .0635≤.100
    293-02A-6.007 / .0480≤.100
    293-03A-6.007 / .0390≤.100
    293-04A-6.005 / .0290≤.100
    293-03A-7.007 / .0390≥.090≤.210
    293-03A-8.007 / .0390≥.190≤.300
