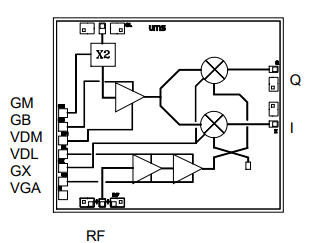

　　CHR2291-99F是UMS微波射頻一款(kuan)高性能(neng)的(de)集成(cheng)下變頻(pin)器(qi)芯片，專為商(shang)業通信系統中的(de)廣泛應用而設計。該芯片工作在12至(zhi)17GHz的(de)頻(pin)率范圍內，提(ti)供(gong)10dB的(de)轉(zhuan)換增益，噪聲系數為3.5dB，適用于中頻(pin)(IF)大于0.1GHz的(de)應用。它要求(qiu)LO(本地(di)振蕩(dang)器(qi))輸入功率為10dBm，并能(neng)提(ti)供(gong)-8dBm的(de)輸出功率，同時保持1dB的(de)增益。

　　該整合塊的直流變壓器耗電相當低，僅為130毫安@3.5V，這對於必須 長時間電腦運行的溝通系統比喻一個必要的優劣勢。其的尺寸緊身，為2.49 x 2.13 x 0.10 mm，以便于整合到各項主設備中。　　CHR2291-99F應用了先進性的phemt方法制作業，柵極尺寸為0.25um，經由襯底、大氣橋和電商束柵幻影刻技術性來為了確保高精密等級和高耐腐蝕性。處理芯片的反面設汁有微波射頻地和直流電源地，這益于簡化法搭配歷程，并為了確保優質的電氣開關耐腐蝕性。

參考

射頻帶寬 （GHz）

LO 帶寬 （GHz）

中頻帶寬 （GHz）

轉換增益

噪聲系數

P-1dB 輸入

LO 輸入功率

偏置

偏置

箱

分鐘

麥克斯

分鐘

麥克斯

分鐘

麥克斯

（dB）

（dB）

（dBm）

（dBm）

（mA）

（V）

Reference

RF Bandwidth (GHz)

LO Bandwidth (GHz)

IF Bandwidth (GHz)

Conv. Gain

Noise Figure

P-1dB IN

LO Input Power

Bias

Bias

Case

min

max

min

max

min

max

(dB)

(dB)

(dBm)

(dBm)

(mA)

(V)

CHR2291-99F

12

17

5.25

7.75

DC

1.5

10

3.5

-8

10

130

3.5

Die

佛山市立維創展科技創新有限責任子公司授權經銷UMS微波，針對部分型號的UMS產品提供優質的現貨產品庫存，歡迎咨詢。
