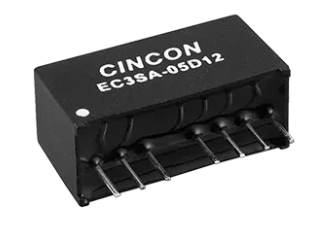

　　EC3SA-05S12N DC-DC電源模塊是CINCON公司生產的(de)EC3SA系(xi)列中的(de)一款(kuan)產品(pin)。該(gai)(gai)模(mo)塊具有3W的(de)隔(ge)離輸(shu)出(chu)能(neng)力，采用緊湊(cou)型SIP-8封裝(zhuang)，效(xiao)率(lv)高達86%。它(ta)支持(chi)2:1的(de)輸(shu)入電壓(ya)范圍，并提(ti)供(gong)穩壓(ya)輸(shu)出(chu)。此外，該(gai)(gai)模(mo)塊還具備遠程開/關控制、1500VDC的(de)隔(ge)離電壓(ya)、連續短路保護以及(ji)欠壓(ya)保護等功(gong)能(neng)。

型號：

MODEL  NUMBER	INPUT VOLTAGE	OUTPUT VOLTAGE	OUTPUT    CURRENT		INPUT CURRENT		%EFF.	CAPACITOR LOAD MAX.
			MIN.	MAX.	NO LOAD	FULL LOAD
EC3SA-05S33N	4.5-9.0 VDC	3.3 VDC	0 mA	700 mA	60 mA	632 mA	73	700uF
EC3SA-05S05N	4.5-9.0 VDC	5 VDC	0 mA	600 mA	60 mA	769 mA	78	600uF
EC3SA-05S12N	4.5-9.0 VDC	12 VDC	0 mA	250 mA	60 mA	759 mA	81	250uF
EC3SA-05S15N	4.5-9.0VDC	15 VDC	0 mA	200 mA	60 mA	741 mA	81	200uF
EC3SA-05D05N	4.5-9.0 VDC	±5 VDC	±0 mA	±300 mA	60 mA	769 mA	78	300uF
EC3SA-05D12N	4.5-9.0 VDC	±12 VDC	±0 mA	±125 mA	60 mA	741 mA	81	125uF
EC3SA-05D15N	4.5-9.0 VDC	±15 VDC	±0 mA	±100 mA	60 mA	741 mA	81	100uF
EC3SA-12S33N	9-18 VDC	3.3 VDC	0 mA	700 mA	30 mA	253 mA	76	700uF
EC3SA-12S05N	9-18 VDC	5 VDC	0 mA	600 mA	30 mA	309 mA	81	600uF
EC3SA-12S12N	9-18VDC	12 VDC	0 mA	250 mA	30 mA	301 mA	83	250uF
EC3SA-12S15N	9-18 VDC	15 VDC	0 mA	200 mA	30 mA	298 mA	84	200uF
EC3SA-12D05N	9-18 VDC	±5 VDC	±0 mA	±300 mA	30 mA	305 mA	82	300uF
EC3SA-12D12N	9-18 VDC	±12 VDC	±0 mA	±125 mA	30 mA	301 mA	83	125uF
EC3SA-12D15N	9-18 VDC	±15 VDC	±0 mA	±100 mA	30 mA	298 mA	84	100uF
EC3SA-24S33N	18-36 VDC	3.3 VDC	0 mA	700 mA	18 mA	125 mA	77	700uF
EC3SA-24S05N	18-36 VDC	5 VDC	0 mA	600 mA	18 mA	154 mA	81	600uF
EC3SA-24S12N	18-36 VDC	12 VDC	0 mA	250 mA	18 mA	149 mA	84	250uF
EC3SA-24S15N	18-36 VDC	15 VDC	0 mA	200 mA	18 mA	147 mA	85	200uF
EC3SA-24D05N	18-36 VDC	±5 VDC	±0 mA	±300 mA	18 mA	156 mA	0	300uF
EC3SA-24D12N	18-36 VDC	±12 VDC	±0 mA	±125 mA	18 mA	149 mA	84	125uF
EC3SA-24D15N	18-36 VDC	士15 VDC	±0 mA	±100 mA	18 mA	147 mA	85	100uF
EC3SA-48S33N	36-75 VDC	3.3 VDC	0 mA	700 mA	9 mA	63mA	77	700uF
EC3SA-48S05N	36-75 VDC	5 VDC	0 mA	600 mA	9 mA	77 mA	81	600uF
EC3SA-48S12N	36-75 VDC	12 VDC	0 mA	250 mA	9 mA	73 mA	86	250uF
EC3SA-48S15N	36-75 VDC	15 VDC	0 mA	200 mA	9 mA	73 mA	86	200uF
EC3SA-48D05N	36-75 VDC	±5 VDC	±0 mA	±300 mA	9 mA	77 mA	81	300uF
EC3SA-48D12N	36-75 VDC	±12 VDC	±0 mA	±125 mA	9 mA	73 mA	86	125uF
EC3SA-48D15N	36-75 VDC	±15 VDC	±0 mA	±100 mA	9 mA	73 mA	86	100uF

　　輸出規格

　　電壓電流定位精度：極限±1.5%。　　電阻值穩定：上限±1.0%。　　交錯式自動調節：在非對稱性過載下，非常大±5.0%。　　瞬態反映：25%過載改變時，偏差帶為±6%，回到時長不低于500μs。　　紋波與燥音：在20MHz網絡帶寬下，最好75mV pk-pk。　　室內溫度彈性系數：較大±0.03%/°C。　　線性網絡上下調整：最主要±0.5%。　　短路電流上下調整：單工作打印輸出參數最明顯±0.5%，雙工作打印輸出參數最明顯±1.0%。　　輸出精度出現短路保證：連續式保證。　　加載時刻：典型案例值一般選擇5ms。

　　通用規格

　　隔離防曬電阻：最高1500VDC。　　底部隔離阻值：不大10^9 ohm。　　隔離電阻：具代表性值500pF。　　轉換開關頻帶寬度：是較為小的100KHz。　　事情環保溫度：-40°C至+85°C。　　降額：71°C以上的時，輸出非線性低于零。　　機殼平均溫度：較大100°C。　　散熱方式：生態形成對流。　　保存的溫度：-55°C至+125°C。　　相對濕度：最高95% RH，無空調蒸發器。　　MTBF：在25°C下測試測試，明顯參考值2500khrs。　　大小：0.86x0.36x0.449英寸(21.8x9.2x11.1 mm)。　　殼體原材料：非導電灰黑色塑。　　承重：4.8g。　　EC3SA-05S12N DC-DC主機電源板塊板塊是款高穩定性、高不靠譜性的主機電源板塊解決處理規劃，支持于好幾種實業和行業運用。
