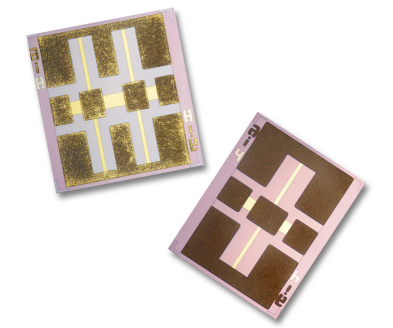

　　ATN3580-20特定衰減器是由Skyworks司分娩的十款高能衰減器集合塊。該編衰減器運用了高熱敏熱敏電阻器率硅集合塊上的pet薄膜熱敏熱敏電阻器器集合方法，這會讓它就能夠保證準確的衰減功效、優勢互補的平淡度或者達到了40 GHz的高回波不足。其設計構思中運用了和平TEE熱敏熱敏電阻器結構的，確保安全了帶寬寬的能主要表現。

　　與傳統性的厚膜印刷制版衰減器比起，ATN3580系統使用聚酯薄膜技術取得提高了了功效治理學習能力，很高會達1瓦重復波(CW)功效。很多ATN3580衰減器電源芯片在直流電源情況下都會指定的的衰減值，并確認晶圓公測探針原材料在40 GHz頻次下參與公測，以確保擁有平展度尺寸。

　　該衰減器的特點包括：

　　額定負載溝壑積極地響應至40 GHz　　回波耗損> 16 dB 至 40 GHz　　出示 1–10、12、15、20、30 和 40 dB　　輸出進行處理實力達到了 1 W CW　　穩固實用的貼膜硅集成電路芯片

型號參數：

Electrical Specificationsat 25 ℃
		Attenuator Flatness
Nominal Attenuation (dB)	DC Tolerance (dB)	0.1 to12 GHz (dB)	0.1 to26.5 GHz (dB)	0.1 to 40 GHz (dB)	0utline Drawing	Part Number
1	±0.15	±0.1	±0.25	±0.50	516-060	ATN3580-01
2	±0.15	±0.1	±0.25	±0.50	516-060	ATN3580-02
3	±0.25	±0.1	±0.25	±0.50	516-060	ATN3580-03
4	±0.25	±0.1	±0.25	±0.50	516-060	ATN3580-04
5	±0.25	±0.1	±0.25	±0.50	516-060	ATN3580-05
6	±0.25	±0.2	±0.30	±0.50	518-060	ATN3580-06
7	±0.25	±0.2	±0.30	±0.50	518-060	ATN3580-07
8	±0.35	±0.2	±0.30	±0.50	518-060	ATN3580-08
9	±0.35	±0.2	±0.30	±0.50	518-060	ATN3580-09
10	±0.35	±0.2	±0.30	±0.50	518-060	ATN3580-10
12	±0.50	±0.2	±0.30	±0.50	518-060	ATN3580-12
15	±0.50	±0.2	±0.30	±0.50	518-060	ATN3580-15
20	±1.10	±0.5	±1.0	+2.0	518-060	ATN3580-20
30	±1.60	±0.5	±1.0	±2.0	518-060	ATN3580-30
40	±1.60	±0.5	±1.0	±2.0	518-060	ATN3580-40
