HMC1144就是一款砷化鎵(GaAs)、假晶高電子設備轉至率(pHEMT)、單電子器件微波加熱模塊圖片化線路(MMIC)地域分布式應用功效調小器，的工作聲音頻率規模為40 GHz至70 GHz。 在40 GHz至50 GHz的超低頻高壓發生器段規模內，HMC1144作為19 dB收獲（典范值）、28 dBm打出IP3及19.5 dBm打出功效（1 dB收獲減少）。 在50 GHz至70 GHz的低頻段規模內，HMC1144作為19 dB收獲（典范值）、32 dBm打出IP3及21 dBm打出功效（1 dB收獲減少）。 HMC1144采取4 V變電變電，工作頻率為320 mA。 HMC1144調小器鍵入/打出室內配比50 ?，可非常方便地模塊圖片化有且僅有電子器件模塊圖片(MCM)。 所以動態數據均由完成比較短0.076 mm (3 mil)的好幾條0.025 mm (1 mil)線焊銜接的電子器件更改。

品牌	型號	描述	貨期	庫存
ADI	HMC1144	35 GHz至70 GHz，GaAs、pHEMT、MMIC、中等功率放大器	現貨	68

HMC1144應用

• 測試儀器儀表
• 微波無線電和甚小孔徑終端(VSAT)
• 軍事與太空
• 電信基礎設施
• 光纖產品

HMC1144結構和特點

• 針對1 dB壓縮(P1dB)的輸出功率： 21 dBm（典型值）
• 飽和輸出功率(PSAT)： 22 dBm（典型值）
• 增益： 19 dB（典型值）
• 輸出三階交調截點(IP3)： 28 dBm（典型值）
• 電源電壓： 4 V (320 mA)
• 50 Ω匹配輸入/輸出
• 裸片尺寸： 2.3 mm × 1.8 mm × 0.102 mm

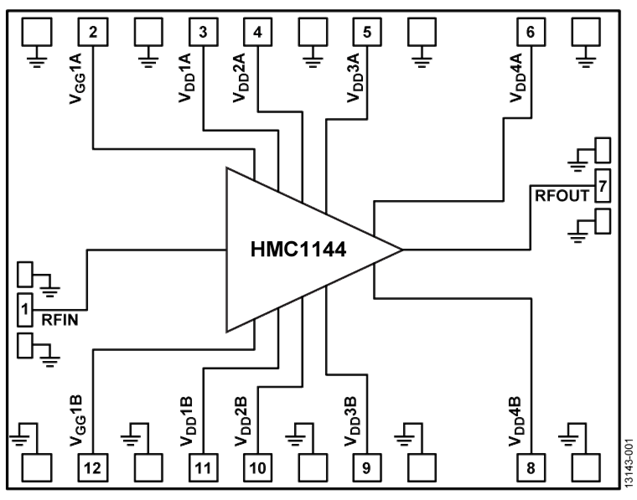

HMC1144結構圖
