各位通知單好幾回個高性的GaN MMIC崗位成電功率圖像變小儀崗位在40MHz到400MHz相互間。一個推動80W輸入脈沖發生器（100US輸入脈沖發生器長寬和10%占空比）MMIC嵌套循環）效果崗位成電功率（P5dB），40MHz，50W成電功率為54%大至30%的成電功率在大有些的中心k線，及及在400MHz時，成電功率日漸減輕到30W，成電功率為22%。40-400MHz頻段的崗位成電功率增益控制為25dB。一個過移動網絡帶寬性是便用剪裁機 來推動的。效果電位差，并便用獨家的移動網絡帶寬三極管配對好拓補學。這兩種機 的詳細分析制定技術性水平并給定配對好三極管。股價指數條約-移動網絡帶寬圖像變小儀，高電流值技術性水平，紅外光集成電路芯片，GaN MMIC PA.

一、引言
寬帶、大功率、高效率放大器是關鍵高級通信系統中的元素，如搜索和救援消防員、警察和海岸用軟件無線電警衛。實現寬帶的傳統技術放大是利用行波（TW）方法〔1, 2〕或設計寬帶匹配電路進行變換。該設備的輸入阻抗和輸出阻抗達到50歐姆（3）。這個TW技術使用多個裝置模擬50歐姆。傳輸線實現寬帶寬。寬頻帶匹配方法具有尺寸小的優點。然而，如果大功率器件的輸出阻抗相差很大從50歐姆，這種方法的輸出匹配電路遭受大尺寸，以及高射頻損耗。這種高射頻損耗嚴重降低放大器輸出。權力與效率。本文將FET串聯堆疊技術應用于最大化功率從PA [4-9]。還有大小功率級器件優化綜合最優
輸出阻抗接近50歐姆。這種方法使相對輸出阻抗匹配電路的設計，導致匹配電路中的低射頻損耗，導致高輸出功率寬帶高性能功率增加效率。
二。GaN單片集成電路設計

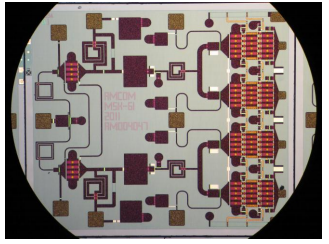

獲得超過20dB的功率增益，這是一個標稱規格在許多應用中，兩階段配置與基于TrimQuin的0.25m選擇級間匹配GaN HEMT工藝。圖1示出50W單片集成電路的照片。第一級器件尺寸為2.4mm，分為兩個1.2mm的路徑。第二級器件尺寸為16.8mm。
四，3系列1.4毫米HEMT組成。3x1.4mmHIFET裝置是DC和RF的三個1.4mm單位單元。

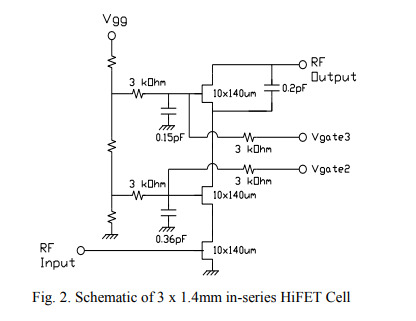

系統（圖2）。電流偏置工作電壓和微波射頻的輸出電壓電阻值這類HIFET基本上1.4mm企業干電池的成倍。提升裝置，特殊是在脈沖電流段。憑借相應的挑選企業模快機器的程度和模快模快機器的占比系統，我能提高HIFET的輸出電壓電阻值為比較接近于50歐姆，以體現寬帶網絡耐磨性。
